電位差所引起的「電偶腐蝕 - 伽凡尼腐蝕效應」之實證
2017-09-24
電位差所引起的「電偶腐蝕 - 伽凡尼腐蝕效應」之實證
暨
「日本新日鐵住金公司SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼上鑽鎖5款鑽尾螺絲PK大賽」參展後所得到之值得探究面相
| 試 驗 場 址 | 台東蘭嶼海洋性大地曝曬試驗場 |
| 試 驗 名 稱 | 「日本新日鐵住金公司SuperDyma鎂鋁鋅高張力高耐腐蝕C型鋼」上鑽鎖5款鑽尾螺絲之海洋性耐腐蝕能力PK大賽 |
| 腐蝕環境等級 | 臨海高溫、高濕、高鹽害與強颱肆虐之嚴苛環境 - ISO 9223 C5 最高腐蝕環境 |
| 試驗起始日期 | 2017年05月08日 |
| 試樣數量 | 下列測試樣品板由左至右: (1) 電五彩鍍鋅鑽尾螺絲 - 4支(頭部向外及牙部向外各2支) (2) 包白鐵頭鑽尾螺絲 - 4支(頭部向外及牙部向外各2支) (3) #410不銹鋼鑽尾螺絲 - 4支(頭部向外及牙部向外各2支) (4) XP高耐腐蝕鑽尾螺絲 - 4支(頭部向外及牙部向外各2支) (5) #304不銹鋼複合式鑽尾螺絲 - 4支(頭部向外及牙部向外各2支) |
| 試樣結合鋼構 | 日本新日鐵住金公司SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼 |
如下列這一組測試樣品板自2017年5月8日開始起在台東蘭嶼進行海洋性大地曝曬試驗，為參展起見取回經9月1日至4日於2017年高雄國際建材大展展示，綜合與觀展者(含彩鋼浪板製造大廠及浪板工程施工包商、幃幕牆工程施工包商、太陽能光電發電系統EPC廠商、室內裝修工程承攬商、建築師、結構技師、工程顧問公司、石化大廠營繕工程主管、鐵工師傅等專業人士)當場互動時之討論、經驗交流分享後，針對如附件測試樣品板得到下列4個面相:
於臨海高溫、高溼、高鹽害與強颱肆虐之嚴苛環境 - ISO 9223 C5 最高腐蝕環境下「XP高耐腐蝕鑽尾螺絲」產品確能達到較為長效高耐用年限使用經濟價值，採用上較為安心妥適，值得推廣。
其他品項材質鑽尾螺絲(含: #304不銹鋼複合式鑽尾螺絲)於高鹽害工作環境之耐腐蝕能力遠遜於「XP高耐腐蝕鑽尾螺絲」產品甚多，受到此目視效果之感觀震撼，工程用料之採決需重新界定，XP高耐腐蝕鑽尾螺絲產品應納入合格工程用料。
第二面相:

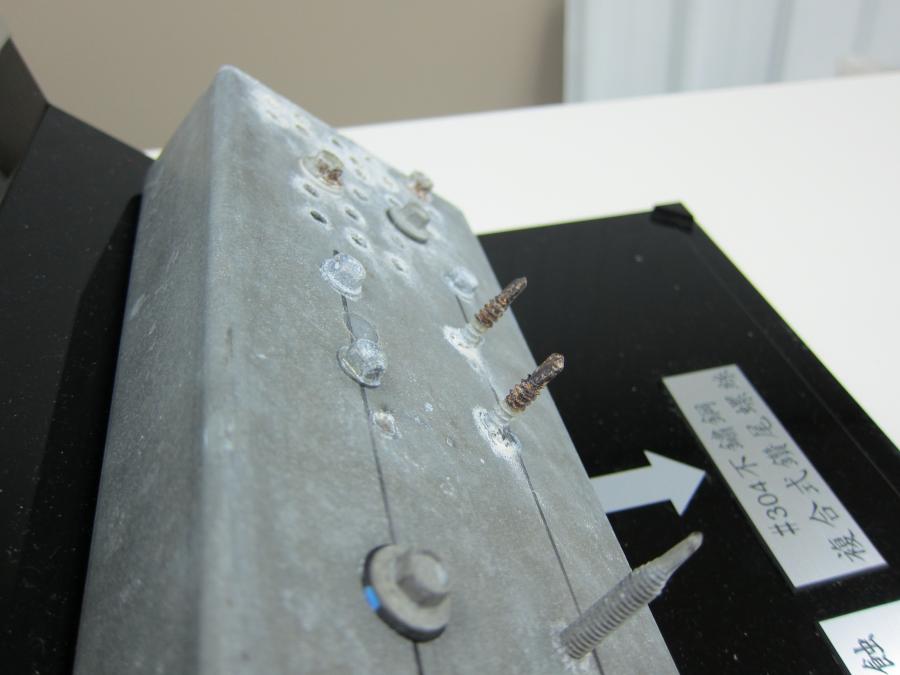

除了#304不銹鋼複合式鑽尾螺絲原就沒有附帶防水華司外，其他4款鑽尾螺絲經比較其鎖固後，除了2個XP高耐腐蝕鑽尾螺絲產品之藍帶華司於鑽鎖後均可擠出「同心圓」之100%防水密封效果外，其他3款之防水用華司均有「偏心」、歪斜現象，無法100% 完封止漏。
「XP高耐腐蝕鑽尾螺絲+澳洲DEKS藍帶華司」所提供的「Total Solution – 全套解決方案」 將20年長效使用年限目標推升至可成功達成的境界。
第三面相:

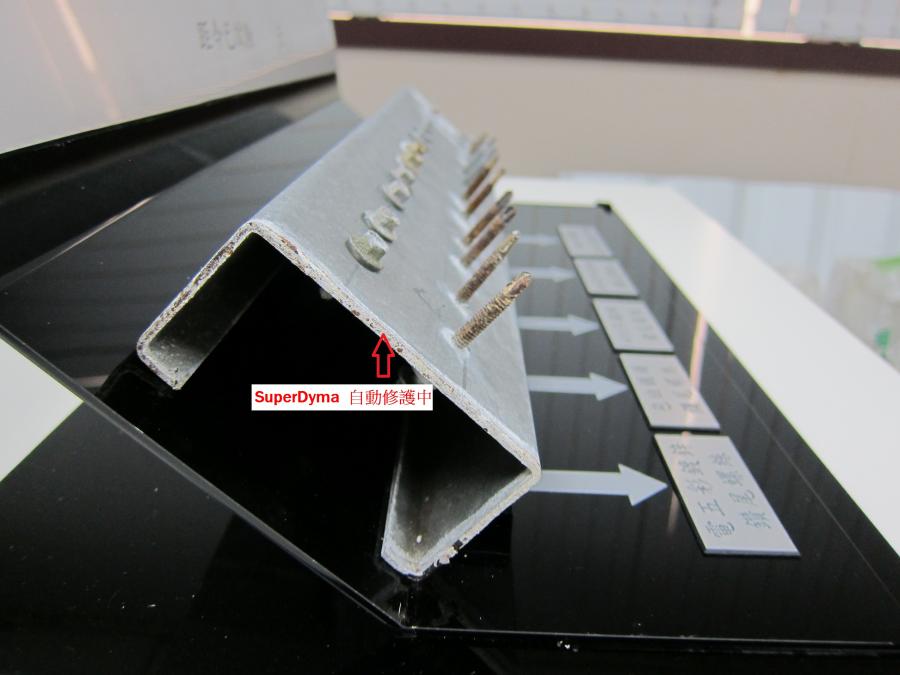

「日本新日鐵住金公司之SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼」經破壞後其切割端面部、鑽孔處之生銹狀況確有表現出減緩及具有「自動修護功能」之效果，由於SuperDyma 的切割端面部外露，因此初期發生紅銹，但是，切割端面周邊部的鍍膜層成份溶出，形成主要由氫氧化鋅(Zn(OH)2)、碱性氯化鋅(ZnCl2∙4Zn(OH)2)及氫氧化鎂(Mg(OH)2)等組成的緻密保護皮膜(初期呈白色粉狀物)，這些成份在數月之內就會取代覆蓋切割端面部的紅銹並形成呈現修補後之白色粉狀物，白色粉狀物越多代表原先銹蝕情況越嚴重。

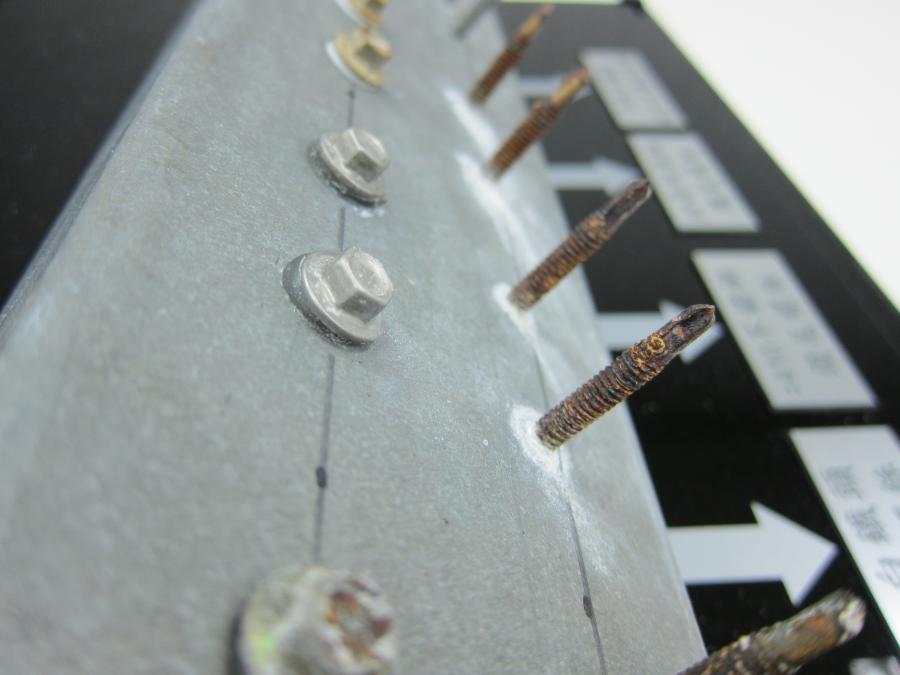

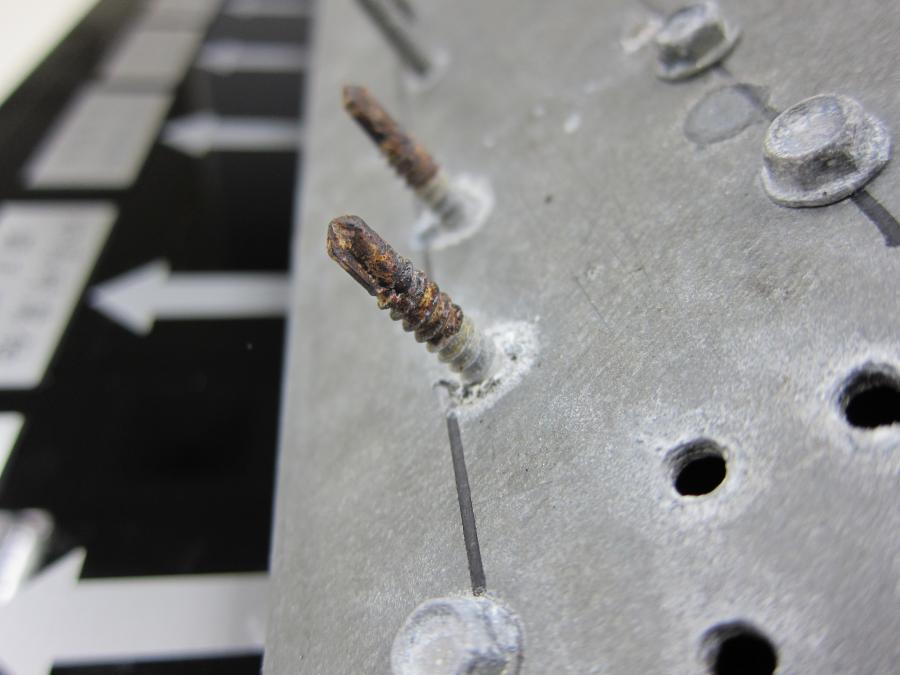

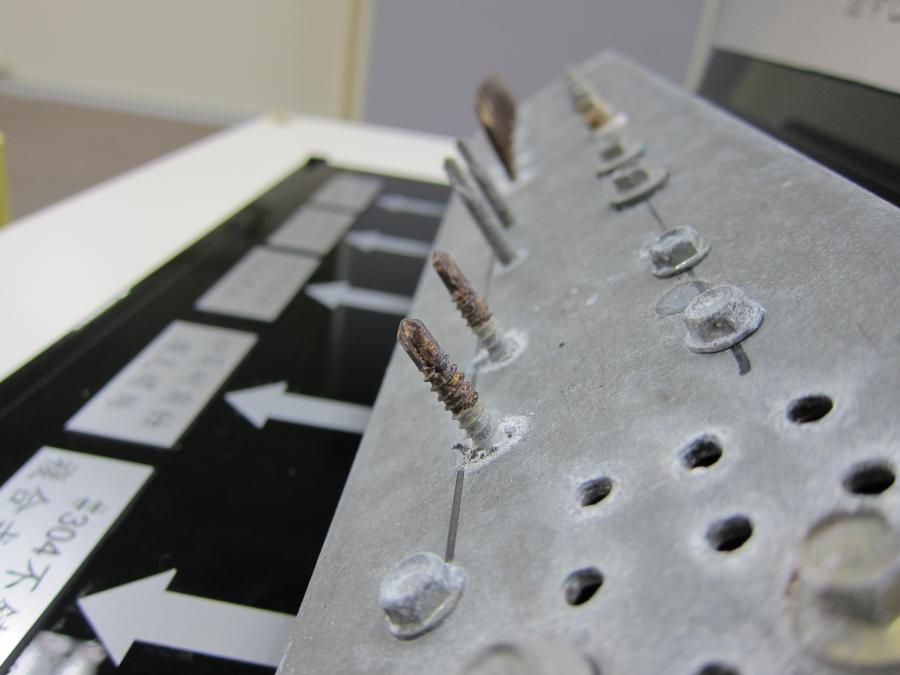

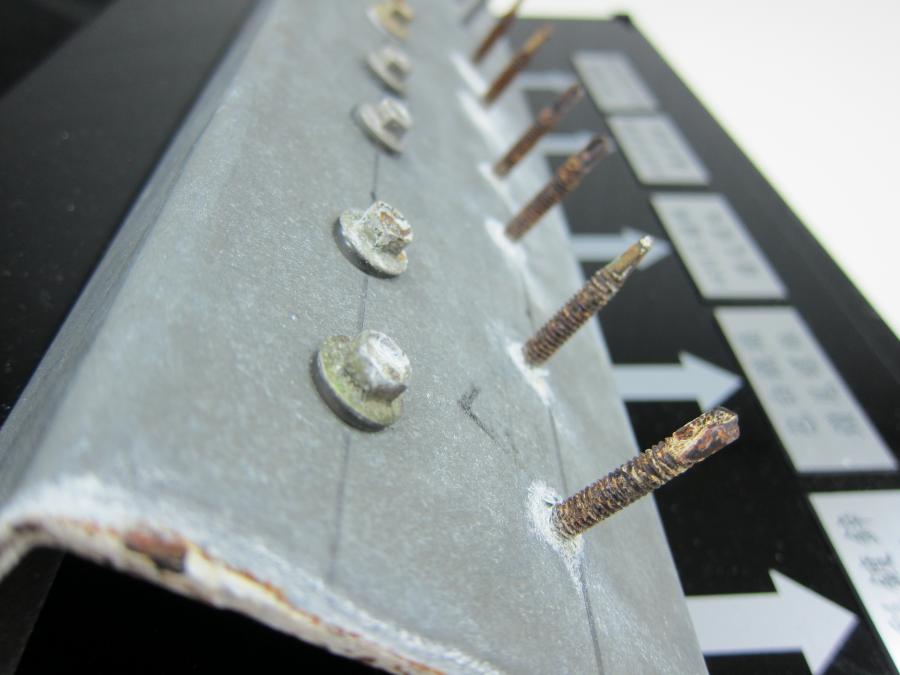

「#304不銹鋼複合式鑽尾螺絲」之鑽孔孔洞處亦呈現白色粉狀物，代表經鑽鎖後孔洞持續銹蝕才會被修補，「#304不銹鋼複合式鑽尾螺絲」無法保護被其所鑽鎖破壞後之孔洞，任其持續銹蝕惡化!! 也就是假設C型鋼換作是「一般鍍鋅C型鋼」的話，沒有辦法進行上述的修補功能，則孔洞處將加速銹蝕終至擴孔破洞!! 另如再加上不銹鋼材質與彩鋼、鋼構等碳鋼材質之異種金屬間接觸所產生的電位差所導致的「電偶腐蝕」，則銹蝕將是加成惡化的!!!
~~電位差所引起的「腐蝕電偶 - 伽凡尼腐蝕效應」之實證~~

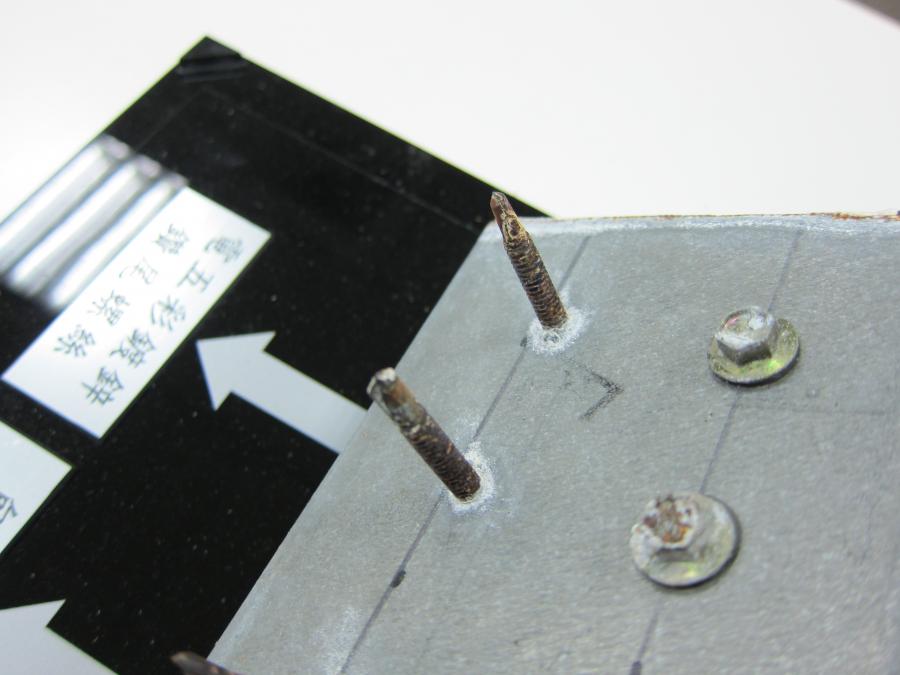

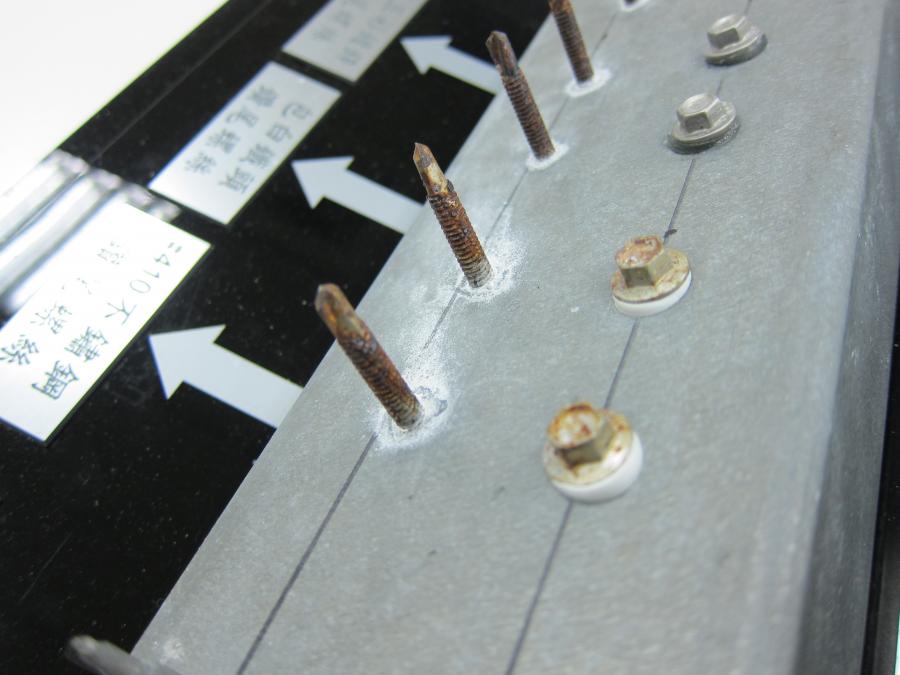

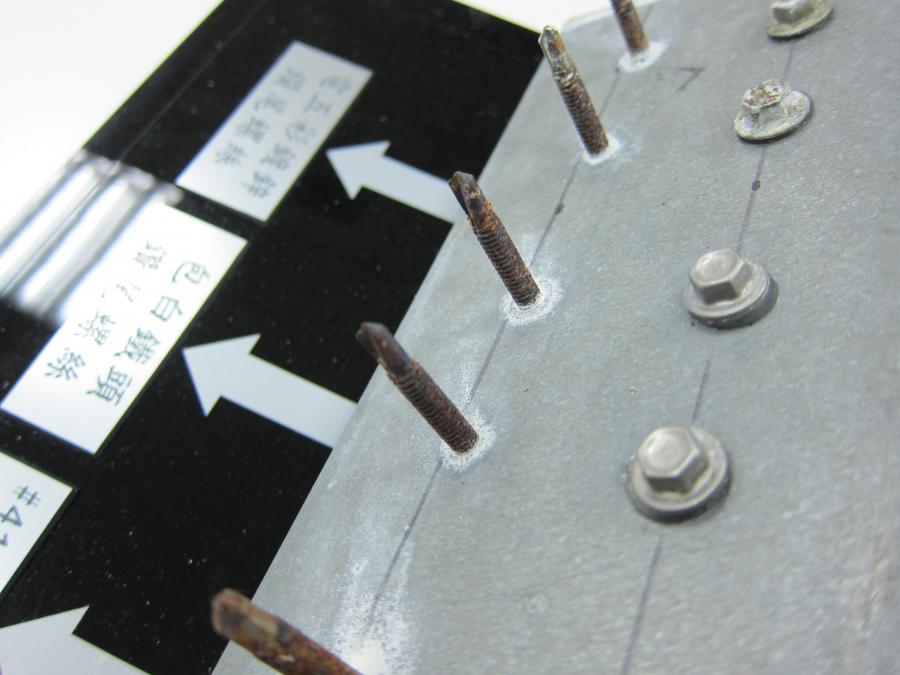

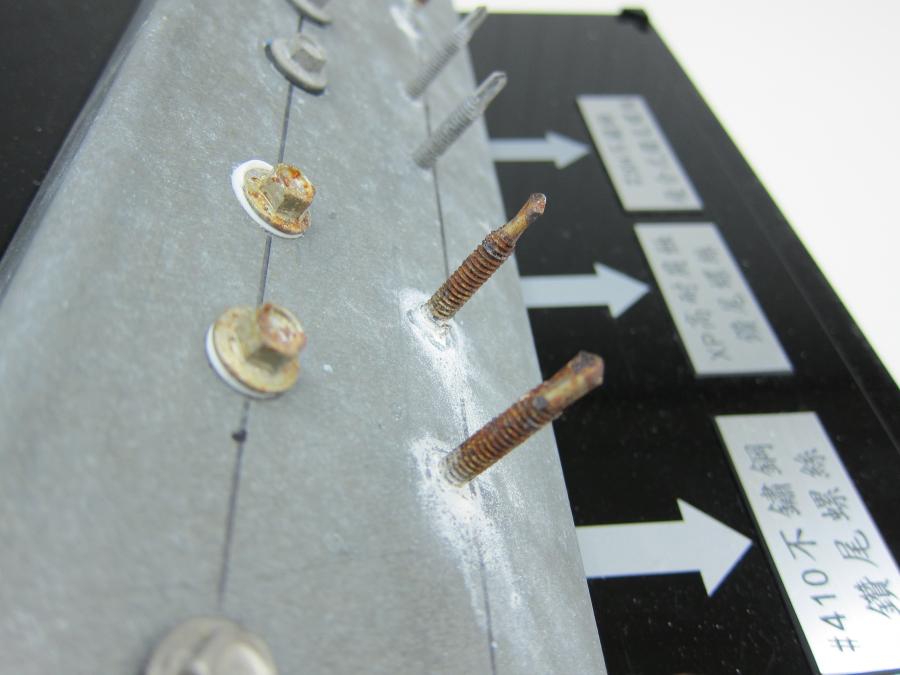

在附件照片中可看出「#410不銹鋼鑽尾螺絲」及「#304不銹鋼複合式鑽尾螺絲」這二款的白色粉狀物數量較其他三款母材為碳鋼材質鑽尾螺絲(XP高耐腐蝕鑽尾螺絲、電五彩鍍鋅鑽尾螺絲及包白頭鑽尾螺絲)多出甚多，相較之下可顯現電位差所導致的「電偶腐蝕」已然產生「加成」負面影響而致使上述的自動修補更要多作功，所以白色粉狀物因而增生許多!!!!!!

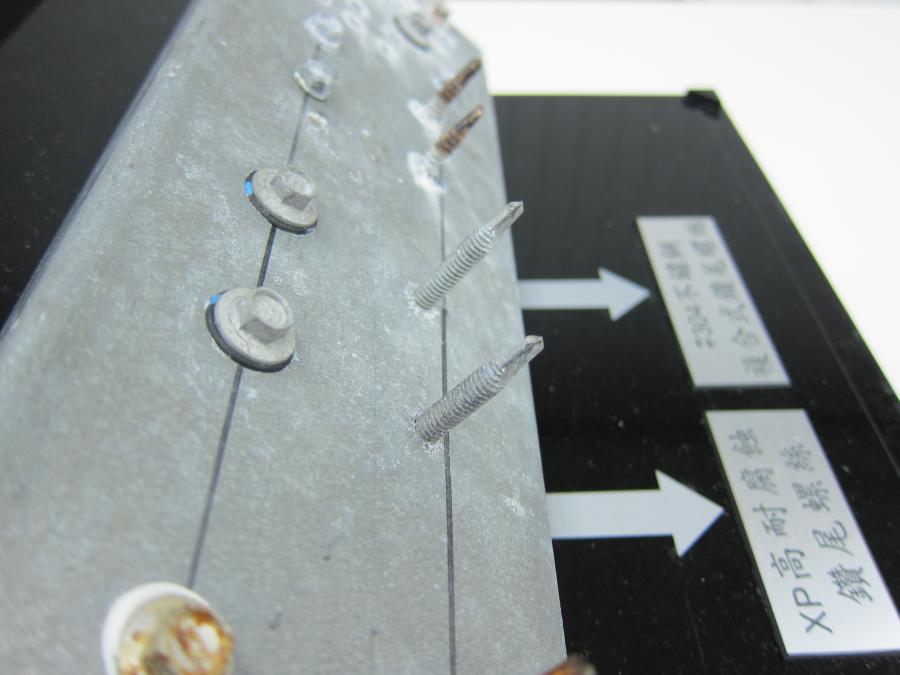

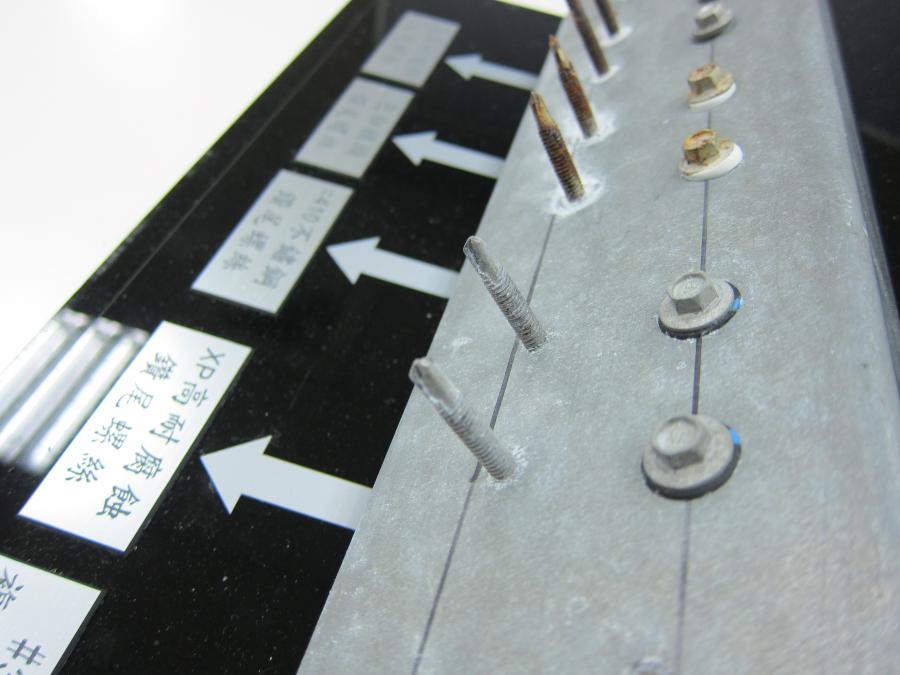

「XP高耐腐蝕鑽尾螺絲」之鑽孔孔洞處「無」呈現白色粉狀物，代表經鑽鎖後的孔洞無銹蝕、無需被修補，而無需被修補之主因，是因為「XP高耐腐蝕鑽尾螺絲」之防銹用「鋅錫合金介金屬複合層」有一犧牲保護與其實際接觸的另一金屬材之功能，是故孔洞處會受保護且不銹蝕，可增進整體使用年限。
註: 所謂「SuperDyma」是鍍膜層成份以鋅為主，由約11%的鋁、3%的鎂和0.2%微量矽組成的新型高耐腐蝕性鍍膜鋼板。
第四面相:
~~「日本新日鐵住金公司之SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼」除了可自動修護已銹蝕之切割端面部、孔洞處外，亦可修補與其鑽鎖連結但已生銹的鑽尾螺絲~~
「日本新日鐵住金公司之SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼」現行會被大量採用是基於其高耐腐蝕能力及機械強度較一般鍍鋅C型鋼高出許多，PV系統或金屬屋牆面系統於強颱來襲時可得到較周全之保護，但是在附件照片上所顯示的三處被修補的地方計有「二邊端切割端面部」、「鑽鎖後的孔洞處」及「生銹的鑽尾螺絲之牙部及鑽尾部」，SuperDyma 鍍膜層中負責修補功能的成份畢竟有限要担任全部銹蝕處之修補工作，可說是角色吃重，畢竟釋放修補定會有上限，屆時補到無法再補時，且鑽尾螺絲繼續蝕銹情況下，SuperDyma 撐不下去了、無法進行修補，則此「SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼」就無法堪用且也開始自我產生銹蝕了，最後則俱敗。
花了較多成本採購此「SuperDyma 鎂鋁鋅高張力高耐腐蝕C型鋼」較價昂的鋼構，講求的不外是「耐久+安全」，如能使用不會破壞其整體高耐腐蝕性能的「XP高耐腐蝕鑽尾螺絲」兼具延長彩鋼、鋼構使用壽命，不是較為「適配」、「門當戶對」嗎!!

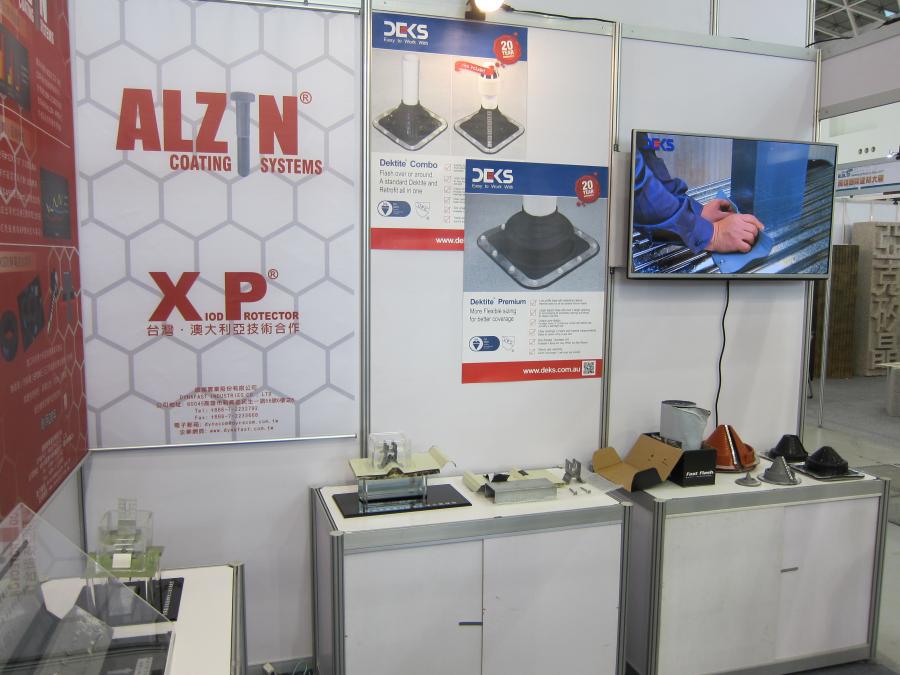

2017年9月1~4日高雄國際建材大展產品展示

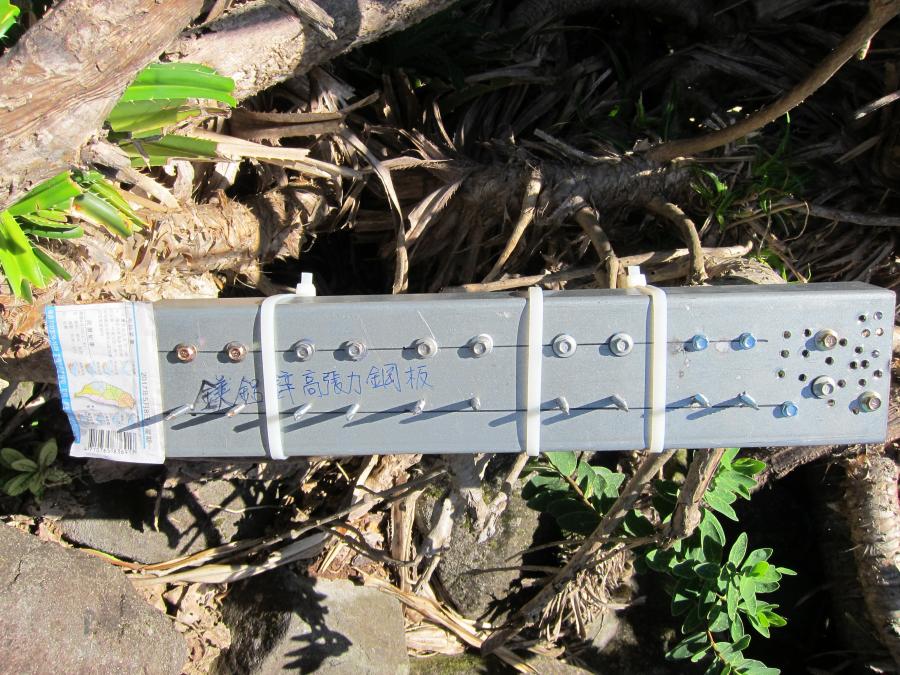

「鎂鋁鋅高張力高耐腐蝕C型鋼上鑽鎖5款鑽尾螺絲PK大賽」開始測驗日期(2017-05-08)

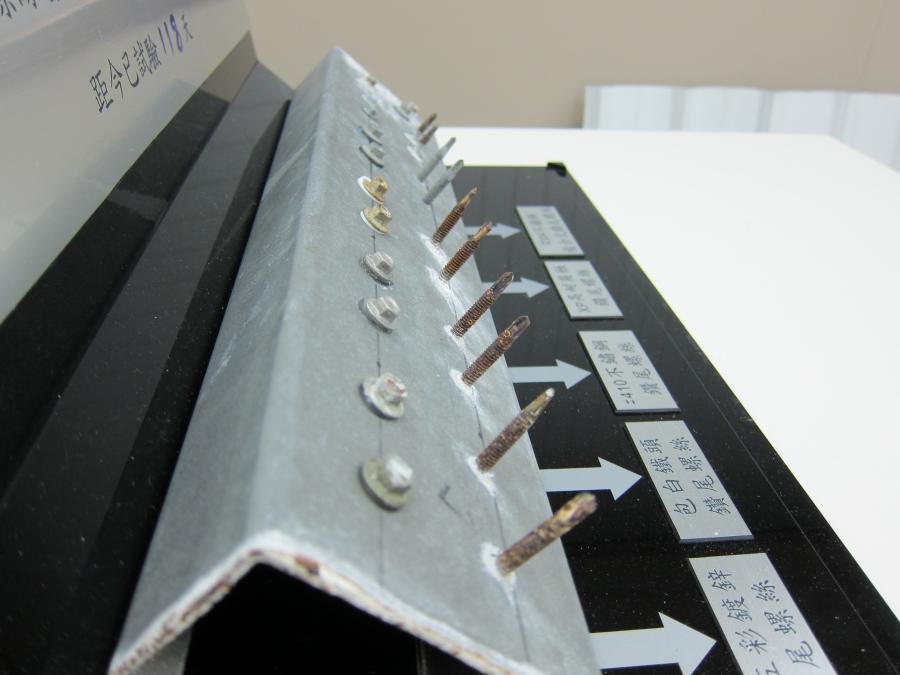

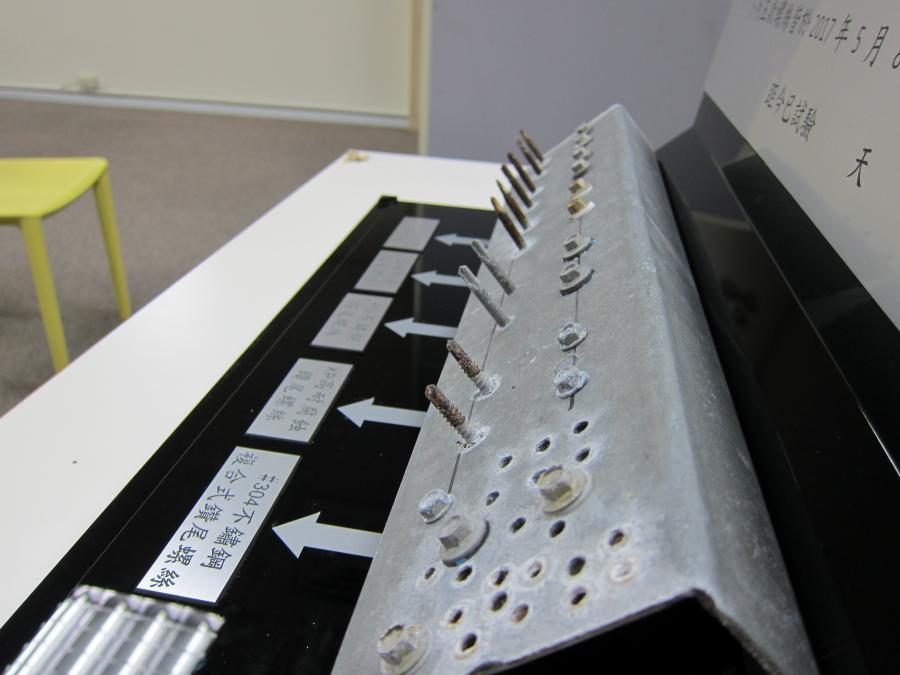

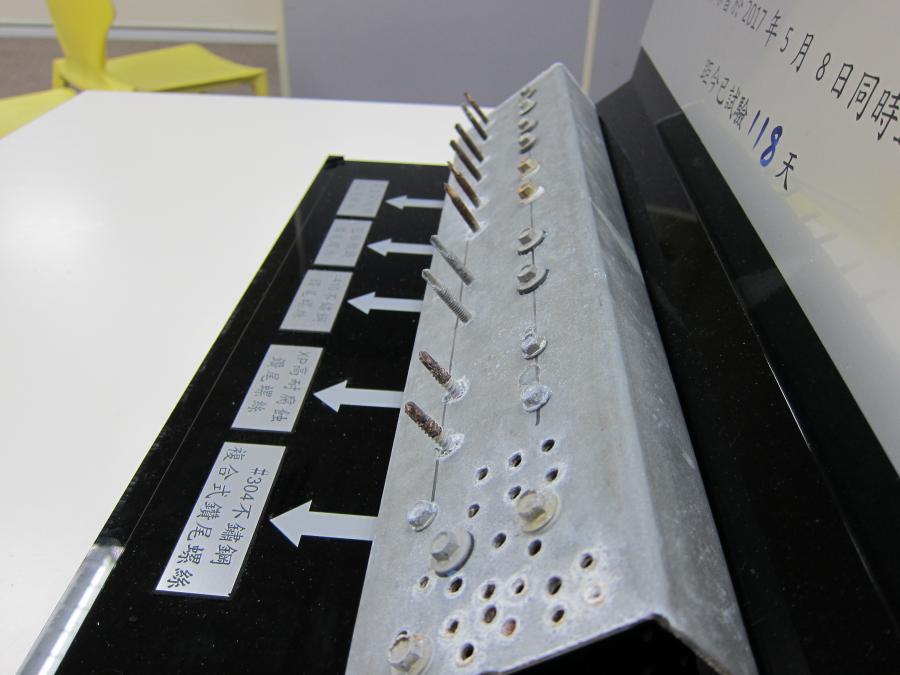

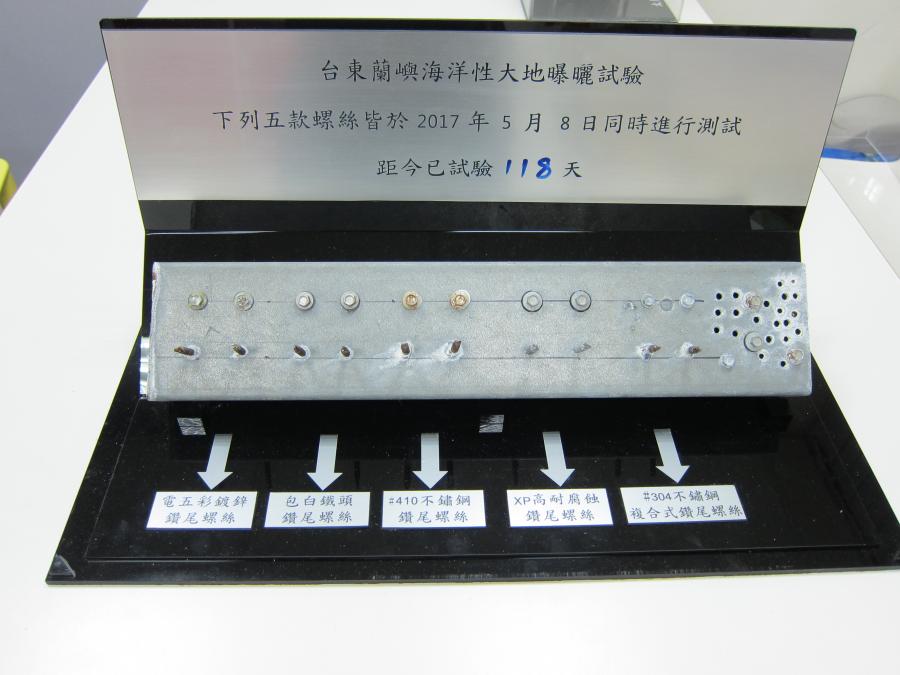

4個面相 - 「鎂鋁鋅高張力高耐腐蝕C型鋼上鑽鎖5款鑽尾螺絲PK大賽」(試驗記錄日期: 2017年09月03日，已試驗天數118天)
